Dispozitiv pentru determinarea unghiului Brewster

Dispozitivul permite verificarea luminii parțial polarizate, reflectată de o suprafață non-conductoare, cu posibilitatea măsurării unghiului Brewster. Lucrarea de laborator este recomandata studiului opticii geometrice.

Experimente propuse:
• Polarizare prin reflexie
• Unghiul Brewster
• Legea Fresnel a reflexiei
• Legea Snell
.

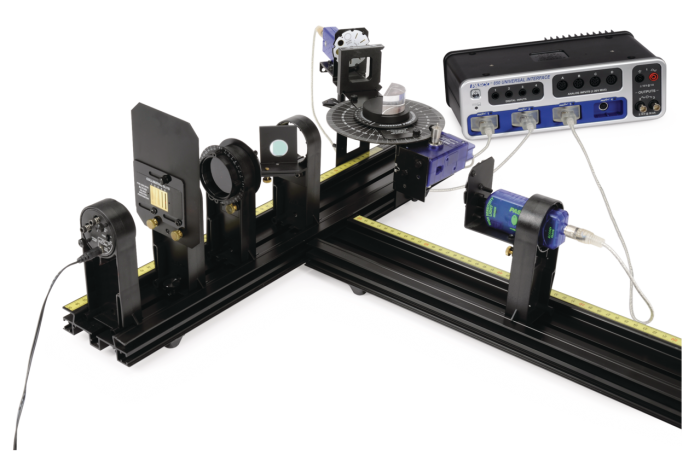

Componentele dispozitivului:
• Accesoriul unghiului Brewster (OS-8170A)
• Kit-ul educațional de accesorii spectrofotometrice (OS-8537)
• Banc optic (OS-8541)
• Senzor de mișcare și rotație Pasport (PS-2120A)
• Senzor de lumină de înaltă sensibilitate Pasport (PS-2176)
• Disc cu deschideri variabile (OS-8534A)
• Dioda laser (OS-8525A

Mod de functionare:

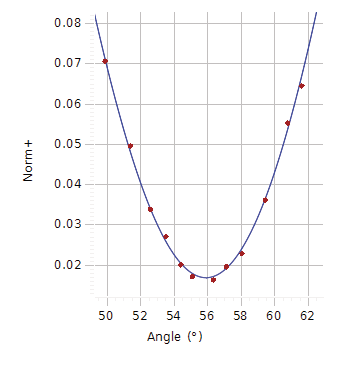

De la o diodă laser, reflectăm lumina pe partea netedă a unei lentile acrilice semi-circulare. Lumina reflectata trece printr-un polarizor și este detectată de un senzor de lumină. Unghiul de reflexie este măsurat de un senzor de mișcare și rotație montat pe o masă spectrofotometrică. Intensitatea luminii polarizate, reflectate față de unghiul reflectat, determină unghiul de intensitate minimă a acesteia -- unghiul Brewster, care se foloseste pentru a calcula indicele de refracție al lentilei acrilice.

Avantajul echipamentului PASCO:
Posibilitatea determinării diferenței indicelui de refracție pentru diferite lungimi de undă ale luminii. Aceasta se realizează utilizând un beam-splitter și un al doilea senzor de lumină, pentru a compensa variația intensității laser. Intensitatea razei reflectate se conpensează de către intensitatea laserului.

NOTĂ:
1. Conectarea senzorilor PASSPORT la computer (Mac, Windows, Chromebook), iPad, tabletă sau smartphone, prin conexiune Bluetooth sau USB, se realizează cu ajutorul unei nterfeței AirLink (PS-3200), care se achiziționează separat. Pentru conectarea mai multor senzori la computer, se recomandă utilizarea Interfeței Universale 850 (UI-5000).
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie de instalarea unui softwear special, Capstone 2.0 sau SPARKvue, achiziționat în baza unei licențe.
