Dispozitiv pentru masurarea lungimii de unda (Spectre atomice)

Dispozitivul permite măsurarea lungimii de undă ale liniilor spectrelor atomice emise de diferite gaze, folosind un spectrometru.
Lucrarea de laborator este recomandata pentru studiului opticii ondulatorii.

Experimente propuse:

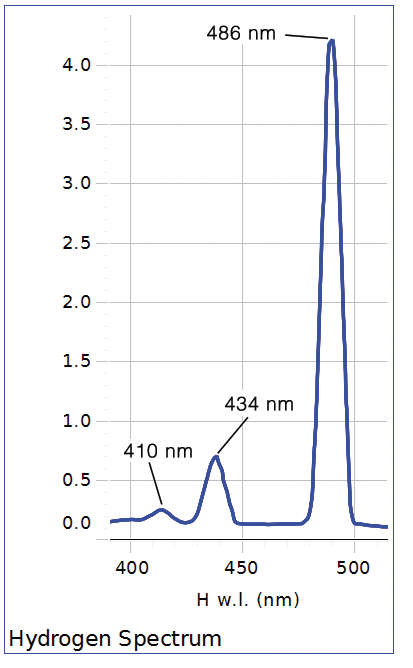

• Seria Balmer cu hidrogen

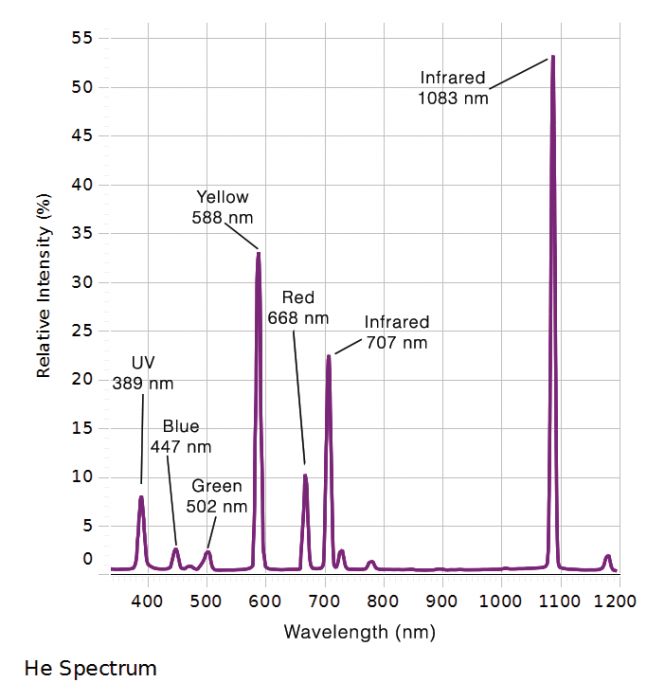

• Spectru de heliu
• Dublet de mercur

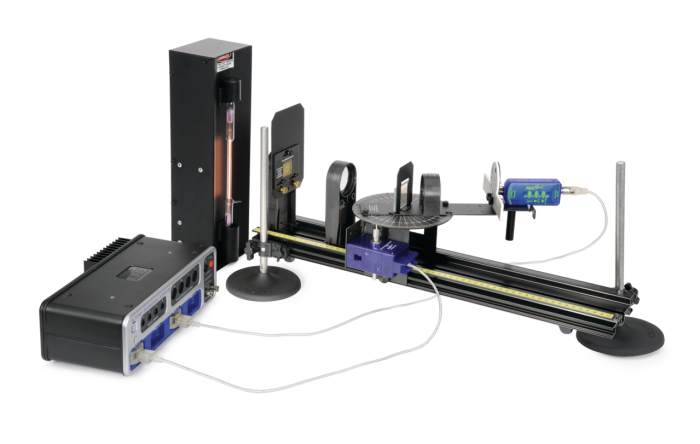

Componentele dispozitivului:
• Kit de accesorii pentru spectrometru (OS-8537)
• Banc optic (OS-8541)

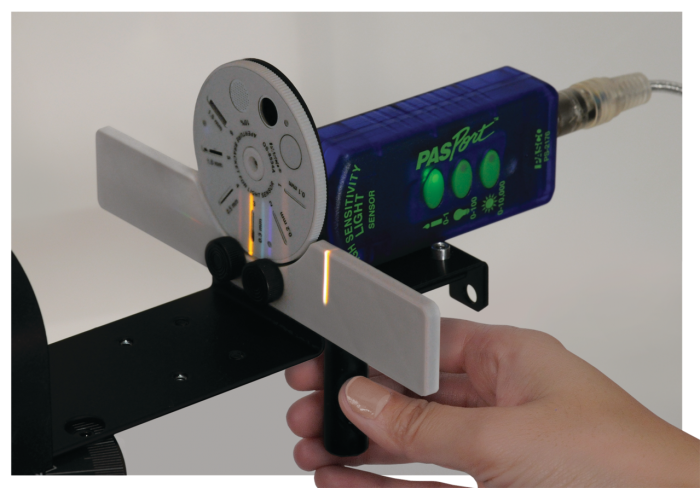

• Disc cu deschideri variabile (OS-8534A)
• Senzor de lumină de înaltă sensibilitate Pasport (PS-2176)
• Senzor de mișcare și rotație Pasport (PS-2120A)
• Bază mică rotundă, cu tijă (2 buc) (ME-8270)
• Alimentator pentru tub spectral (SE-9460)
• Tub spectral (hidrogen) (SE-9461)
• Tub spectral (heliu) (SE-9462)
• Tub spectral (mercur) (SE-9466)

Mod de funcționare:
Spectrele atomice ale hidrogenului, heliului si mercurului se scanează manual, folosind un spectrometru cu grilaj, care măsoara intensitatea relativă a luminii, în funcție de unghi. Din graficul rezultat, se calculează lungimile de undă ale liniilor spectrale măsurand unghiul din maximul central al fiecarei linii. Se examinează liniile de ordinul I și II. Spectrul sodiului (dubletul de sodiu nu se poate rezolva) se folosește pentru a calibra grilajul de difracție. Lungimile de undă ale liniilor spectrale se compară cu valorile acceptate și, în cazul hidrogenului, se identifică tranzițiile de orbită ale electronului ce corespund liniilor.

Nota:
1. Pentru efectuarea experimentelor aveți nevoie suplimentar de o interfață ( Inrterfață universală 850, Interfață universală 550 sau la orice interfață PASCO cu 2 porturi), care să permită conectarea senzorilor la un calculator.
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie suplimentar de unul dintre cele 2 software-ul performante, SPARKvue sau PASCO Capstone .

Avantajul echipamentului PASCO:
Construcția spectrometrului permite vizualizarea întregului spectru, pe măsură ce intensitatea vs unghi se formează în timp real.
