Conductoare paralele

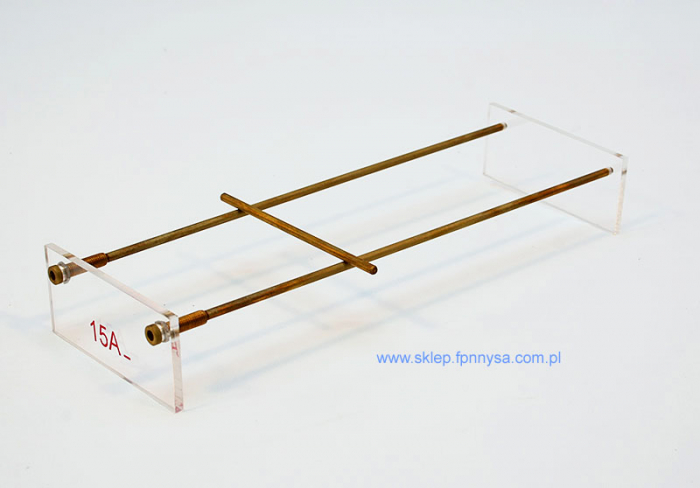

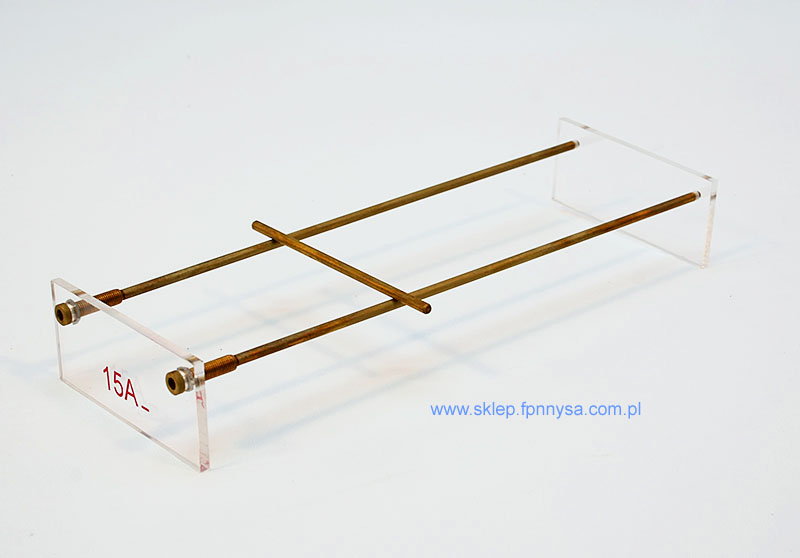

Suportul didactic este format din două fire de alamă așezate în paralel pe o bază izolatoare. Un al treilea conductor mobil este plasat pe fire (perpendicular pe acestea). Firele sunt alimentate prin prize banane În timpul experimentului, un magnet în formă de potcoavă este plasat în planul firului în mișcare, astfel încât câmpul magnetic generat să fie perpendicular pe firele paralele. Cablurile sunt alimentate cu curent continuu de 10-15A. Dispozitivul este destinat să demonstreze influența câmpului magnetic permanent al unui magnet asupra câmpului magnetic al unui conductor purtător de curent. Forța electromotoare rezultată determină mișcarea conductorului în mișcare. Schimbând direcțiile câmpului magnetic și ale fluxului de curent, putem observa direcția în care se mișcă conductorul. Mijloace didactice colaboratoare: - alimentare DC cu o sarcină de cca 15A, - magnet permanent în formă de potcoavă Dimensiuni - 260 x 90 x 50 mm Greutate - 0,15 kg
